Орбитальная сварка труб большого диаметра

Когда мы говорим об орбитальной сварке труб большого диаметра, многие представляют себе тот же процесс, что и для труб малого диаметра. Только больше. Чуть больше тока. Чуть больше времени.

Это ошибка.

Мы занимаемся орбитальной сваркой с 1994 года. За это время мы отправили оборудование в более чем 50 стран. И мы видели, как одни и те же ошибки повторяются снова и again, когда компании пытаются применять подходы от малых диаметров к большим.

Орбитальная сварка труб большого диаметра — это не просто увеличенная версия того, что вы делаете на 2-дюймовых трубах. Это другой процесс. С другими проблемами. С другими требованиями к оборудованию. И с гораздо меньшей терпимостью к ошибкам.

Вот что мы узнали за 31 год работы с орбитальной сваркой труб большого диаметра.



Почему диаметр имеет значение



Большинство людей думают, что сложность орбитальной сварки определяется материалом. Нержавейка сложнее углеродистой. Дуplex сложнее нержавейки.

Это правда. Но для орбитальной сварки труб большого диаметра материал — это только начало.

Когда вы работаете с трубой диаметром 12 дюймов и более, физика начинает работать против вас. Тепло, которое вы вкладываете в верхнюю часть шва, ведет себя иначе, чем тепло в нижней. Сила тяжести тянет расплавленный металл вниз. Охлаждение происходит неравномерно по окружности.

Орбитальный сварочный аппарат, который прекрасно работает на 4-дюймовой трубе, может начать давать дефекты на 12-дюймовой, даже с теми же настройками. Не потому, что аппарат плохой. А потому, что процесс орбитальной сварки на больших диаметрах требует иного подхода к управлению теплом, скоростью и защитным газом.

Мы поняли это, когда клиент в нефтегазовой отрасли попытался использовать ту же программу орбитальной сварки для 6-дюймовых и 16-дюймовых труб. Результат был предсказуем: на больших диаметрах начались проблемы с проплавлением корня и подрезы по верхней образующей. Орбитальная сварка труб большого диаметра требует собственных процедур. Не адаптированных. Созданных с нуля для этого диаметра.



 Проблема жесткости сварочной головки



Вот что большинство производителей орбитальных сварочных аппаратов не рассказывают в своих брошюрах.

На малых диаметрах жесткость сварочной головки не критична. Головка плотно обхватывает трубу. Расстояние от электрода до поверхности практически не меняется.

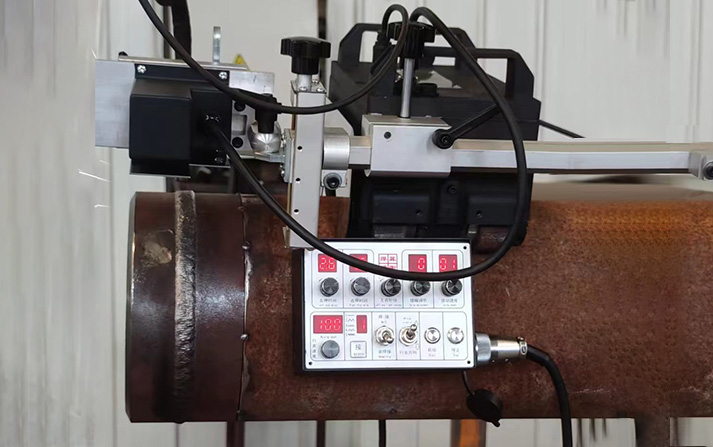

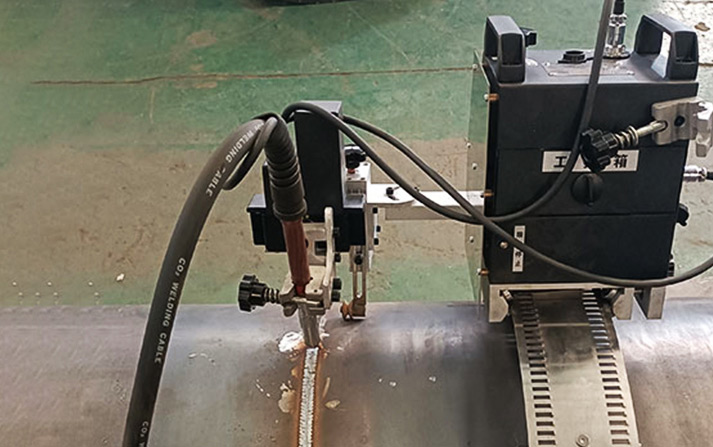

На больших диаметрах всё иначе. Орбитальный сварочный аппарат для труб большого диаметра должен преодолевать большие расстояния. Любая деформация трубы. Любая неточность сборки. Любая овальность. И если сварочная головка не обладает достаточной жесткостью, горелка начинает «гулять» относительно стыка.

Мы наблюдали это на проекте в Юго-Восточной Азии. Клиент использовал орбитальный сварочный аппарат конкурента на трубах диаметром 24 дюйма. На бумаге аппарат подходил. В реальности головка прогибалась под собственным весом при проходе верхней части шва. Дуга смещалась. Корень шва на 12 часах был глубже, чем на 6 часах. Каждый шов был разным.

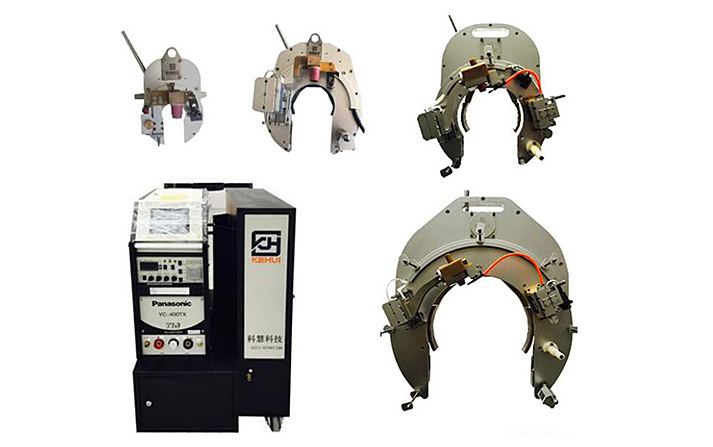

Орбитальная сварка труб большого диаметра требует головок, которые спроектированы для этого размера. Не просто увеличенных версий малых головок. А конструкций, где жесткость рассчитана на работу с большими радиусами и большими массами.

Мы перепроектировали свои головки для больших диаметров после того, как увидели эту проблему на нескольких объектах. Теперь каждый наш орбитальный сварочный аппарат для труб большого диаметра проходит тесты на жесткость и стабильность траектории до отправки клиенту.



Управление теплом: не просто больше тока



Еще одно распространенное заблуждение об орбитальной сварке труб большого диаметра: если труба больше, нужно просто увеличить ток.

Нет. Или точнее: да, но это только начало.

На малых диаметрах тепло, которое вы вкладываете в шов, относительно равномерно распределяется по окружности. На больших диаметрах время прохода горелки вокруг трубы значительно увеличивается. Участок, с которого вы начали сварку, успевает остыть, пока вы доходите до противоположной стороны.

Это создает уникальную проблему для орбитальной сварки труб большого диаметра: каждый сантиметр шва имеет свою термическую историю. Начало шва варится на холодной трубе. Конец шва — на разогретой.

Мы столкнулись с этим при разработке процедур для клиента в Канаде, который варил трубы диаметром 36 дюймов. Их орбитальный сварочный аппарат работал, но качество шва менялось по окружности. Корень в начале прохода был недостаточно проплавлен. В конце — перегрет.

Решение пришло не из увеличения тока. Оно пришло из изменения логики управления. Мы запрограммировали орбитальную сварку труб большого диаметра с динамическим изменением параметров по ходу движения горелки. Ток увеличивается в начале прохода, чтобы компенсировать холодный металл, и уменьшается в конце, чтобы избежать перегрева. Скорость корректируется. Осцилляция адаптируется.

Орбитальная сварка на больших диаметрах — это не статичный процесс. Это процесс, который должен меняться по ходу движения. Если ваш орбитальный сварочный аппарат не умеет этого делать, вы будете бороться с каждым швом.



Охлаждение и межпроходная температура



Вот о чем почти никто не говорит, когда речь заходит об орбитальной сварке труб большого диаметра.

На толстостенных трубах большого диаметра вы делаете не один проход. Вы делаете корень, заполнение, облицовку. И между проходами нужно контролировать температуру.

На малых диаметрах труба остывает сама. На больших диаметрах масса металла так велика, что труба может не остыть до нужной температуры даже за час. А если вы начинаете следующий проход на горячей трубе, структура металла меняется. Особенно на нержавейке и дуплексе, где контроль межпроходной температуры критичен.

Мы видели, как клиенты тратили часы в ожидании, пока труба остынет. Это убивает производительность. Орбитальная сварка труб большого диаметра требует активного управления охлаждением.

Сейчас в наших системах для больших диаметров мы используем программные таймеры, которые не позволяют начать следующий проход, пока температура не опустится до заданного уровня. Термопары на трубе передают данные в орбитальный сварочный аппарат. Аппарат ждет. Оператор не гадает. Процесс контролируется.

Это не функция, которую вы найдете в дешевых орбитальных сварочных аппаратах. Это функция, которую мы добавили после того, как увидели, сколько времени теряют клиенты на ожидание остывания и сколько брака получают, когда не ждут достаточно долго.



Подготовка кромок и сборка стыка



Орбитальная сварка труб большого диаметра предъявляет особые требования к подготовке стыка.

На малых диаметрах вы можете подогнать трубы вручную. На больших — это требует кранов, такелажа, времени. И точность сборки часто страдает.

Мы работали с клиентом на трубопроводном проекте, где трубы диаметром 48 дюймов сводили с зазором, который варьировался от 1 до 4 мм по окружности. Их орбитальный сварочный аппарат не мог справиться с такой разницей. Каждый второй шов шел в брак.

Проблема была не в аппарате. Проблема была в допущениях. Орбитальная сварка труб большого диаметра требует, чтобы зазор был стабильным по всей окружности. Не приблизительно. Стабильным.

Мы начали включать в обучение по орбитальной сварке труб большого диаметра раздел о подготовке стыка. Как измерять зазор. Как выравнивать трубы. Какие допуски допустимы для автоматического процесса.

Потому что орбитальный сварочный аппарат может варить с зазором 2 мм. Он может варить с зазором 3 мм. Но он не может варить, когда зазор прыгает от 2 до 4 мм по окружности. Никакой аппарат не может.



Обучение и сертификация



Мы начали заниматься орбитальной сваркой в 1994 году. За 31 год мы отправили оборудование в более чем 50 стран. И мы усвоили одну простую истину: продать орбитальный сварочный аппарат легко. Научить человека правильно работать с ним — сложно.

Особенно это касается орбитальной сварки труб большого диаметра. На малых трубах ошибка стоит дешево. Испортил стык — вырезал, сварил заново. На больших диаметрах цена ошибки другая. Переделка стыка на трубе 36 дюймов — это часы работы, краны, несколько человек, простой всей линии.

Поэтому мы не отправляем ни один орбитальный сварочный аппарат для больших диаметров без обучения на месте. Наш инженер приезжает к вам. С вашими трубами. С вашими сварщиками. Он помогает настроить процедуры, провести пробные швы, обучить команду.

Мы делаем это, потому что в конце 90-х мы потеряли клиента в Южной Америке. Мы отправили оборудование. Отправили инструкцию. Они так и не смогли настроить орбитальную сварку труб большого диаметра самостоятельно. Аппарат простоял полгода. Они больше никогда у нас не купили — не потому, что оборудование было плохим, а потому, что мы оставили их с ним одних.

С тех пор мы не отправляем ни один орбитальный сварочный аппарат для больших диаметров без гарантии, что наш человек покажет вашему человеку, как делать сварку. Даже если это требует перелета через океан и недели в гостинице. Это часть того, что мы называем орбитальной сваркой.



Что спрашивать, когда выбираете оборудование



Если вы выбираете оборудование для орбитальной сварки труб большого диаметра, вот вопросы, которые стоит задать производителю:

Как ваша головка справляется с овальностью трубы? Потому что труба большого диаметра никогда не бывает идеально круглой. Спросите, какое отклонение допускает их орбитальный сварочный аппарат. И попросите показать, как он это компенсирует.

Как вы управляете теплом по окружности? Одинаковые параметры на 12 и на 6 часах не работают. Спросите, умеет ли их орбитальная сварка труб большого диаметра менять параметры динамически по ходу движения.

Что происходит с охлаждением при многослойной сварке? Спросите, как они контролируют межпроходную температуру. Есть ли датчики? Есть ли программные задержки? Или оператор гадает?

Где ваше оборудование уже работает на таких диаметрах? Мы можем дать контакты клиентов в 50 странах, где наша орбитальная сварка труб большого диаметра работает годами. Спросите у других производителей то же самое. И позвоните тем клиентам. Спросите, как часто ломается оборудование и как быстро приходит поддержка.

Как долго вы этим занимаетесь? 1994 год. Это 31 год. За это время мы видели все ошибки, которые можно совершить в орбитальной сварке труб большого диаметра. Мы сделали их сами, чтобы вы могли их не повторять.



Вместо заключения



Орбитальная сварка труб большого диаметра — это не просто увеличенная версия того, что вы делаете на малых трубах. Это другой мир. С другой физикой. С другими требованиями. С меньшей терпимостью к ошибкам.

Мы строим орбитальные сварочные аппараты для больших диаметров с 1994 года. Мы отправляли их в 50 стран. Мы учили людей работать с ними в джунглях, в пустыне, в арктический холод. Мы знаем, что работает, а что нет.

Если вы ищете оборудование для орбитальной сварки труб большого диаметра, позвоните нам. Расскажите, что вы варите, где вы работаете, кто у вас работает. Мы поможем подобрать решение. И если мы не подходим, мы скажем об этом честно.

Потому что за 31 год мы научились одному: хорошая орбитальная сварка начинается не с покупки аппарата. Она начинается с правильных вопросов.
